[MAC1200R V1] 如何设置WDS桥接?-2.4G

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

在面积较大的家庭或办公环境(如别墅、写字间等),路由器无线覆盖范围有限,部分区域信号较弱到或存在信号盲点。无线桥接(WDS)功能可以将无线网络通过无线进行扩展,只需简单设置即可实现无线扩展、漫游的需求。

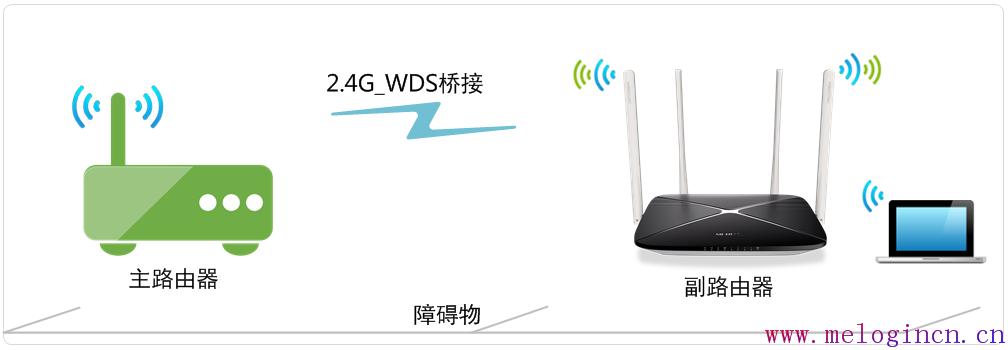

主、副路由器通过无线桥接,无线终端可以连接主、副路由器上网,移动过程中可以自动切换,实现漫游。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

本文指导MAC1200R无线桥接(WDS)功能的应用和设置方法。

注意:双频路由器之间不可以同时进行2.4G5G的桥接。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

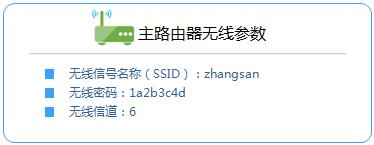

确认主路由器的无线信号名称、无线密码以及无线信道,本文使用以下参数举例:

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

注意:无线桥接(WDS)的主要操作均在副路由器完成,只需固定主路由器的无线信道。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

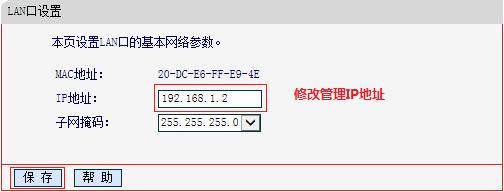

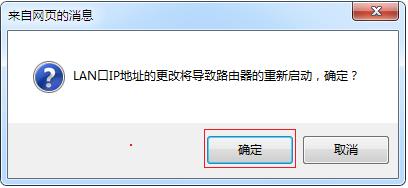

电脑连接副路由器,登录路由器的管理界面,点击 网络参数 >> LAN口设置,修改 IP地址(如主路由器的IP地址是192.168.1.1,则副路由器修改为192.168.1.2),保存 并重启路由器。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

注意:重启后使用修改后的IP地址登录副路由器的管理界面。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

1、修改无线设置及开启WDS扫描信号

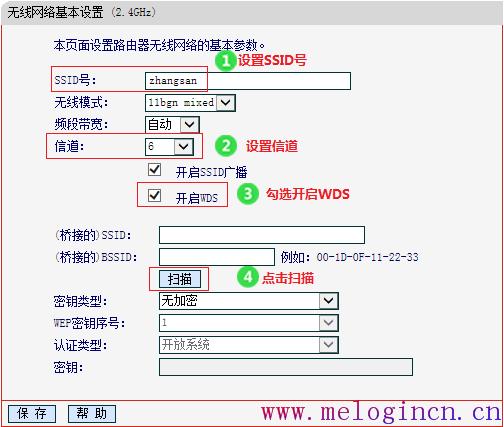

使用修改后的IP地址登录路由器管理界面,点击 无线设置2.4GHz >> 基本设置,设置与主路由器相同的 SSID 号及 信道,勾选 开启WDS,点击 扫描

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

注意:如果不需要实现无线漫游,可以将本路由器的无线名称及密码设置为与主路由器不一样。

2、选择主路由器信号

在扫描到的AP列表中找到主路由器的无线信号,点击 连接,如下图:

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

3、输入主路由器无线密码

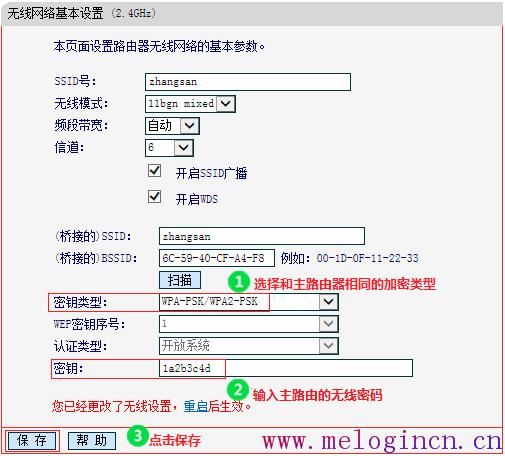

选择与主路由器相同的 密钥类型,在 密钥 位置输入主路由器的无线密码,点击 保存

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

注意:此处暂不重启路由器。

4、设置副路由器无线密码

点击 无线设置2.4GHz >> 无线安全设置,选中 WPA-PSK/WPA2-PSK AESPSK密码 处填写和主路由器相同的无线密码,点击页面下方的 保存 并重启路由器。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

在路由器的管理界面,点击 运行状态,观察 无线状态2.4GHz >> WDS状态,显示 成功 则表示桥接WDS设置成功。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

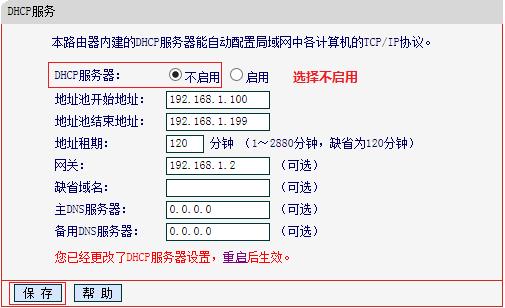

点击 DHCP服务器 >> DHCP服务设置DHCP服务器 选择 不启用,点击 保存 并重启路由器。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

至此,无线桥接设置完成。无线终端连接zhangsan,有线电脑连接主、副路由器的LAN口即可上网。终端移动过程中,可以实现主、副路由器间的自动漫游。

mercury mw150um,melogin.cn网址,水星150路由器设置,melogin.cn初始密码,melogin.cn www.886abc.com,访问melogin.cn,http://melogin.cn

1、无线WDS桥接不成功,怎么办?

2、无线WDS成功,终端连接副路由器不能上网,怎么办?

3WDS成功后,副路由器的有线接口能用吗?

答:LAN口均可以连接有线电脑上网,WAN口不能使用。
